Панелегиб ERBEND PBC 2520-ATC Автоматическая смена инструмента
Сложная гибка коробов и фасадных панелей в автоматическом режиме. Компоненты Siemens, Schneider, SICK, Leuze.
- Полная автоматизация
- Повторяемость углов и геометрии
- ПНР, обучение, сервис
- Лизинг и рассрочка
Ключевые операции
Формы гибки

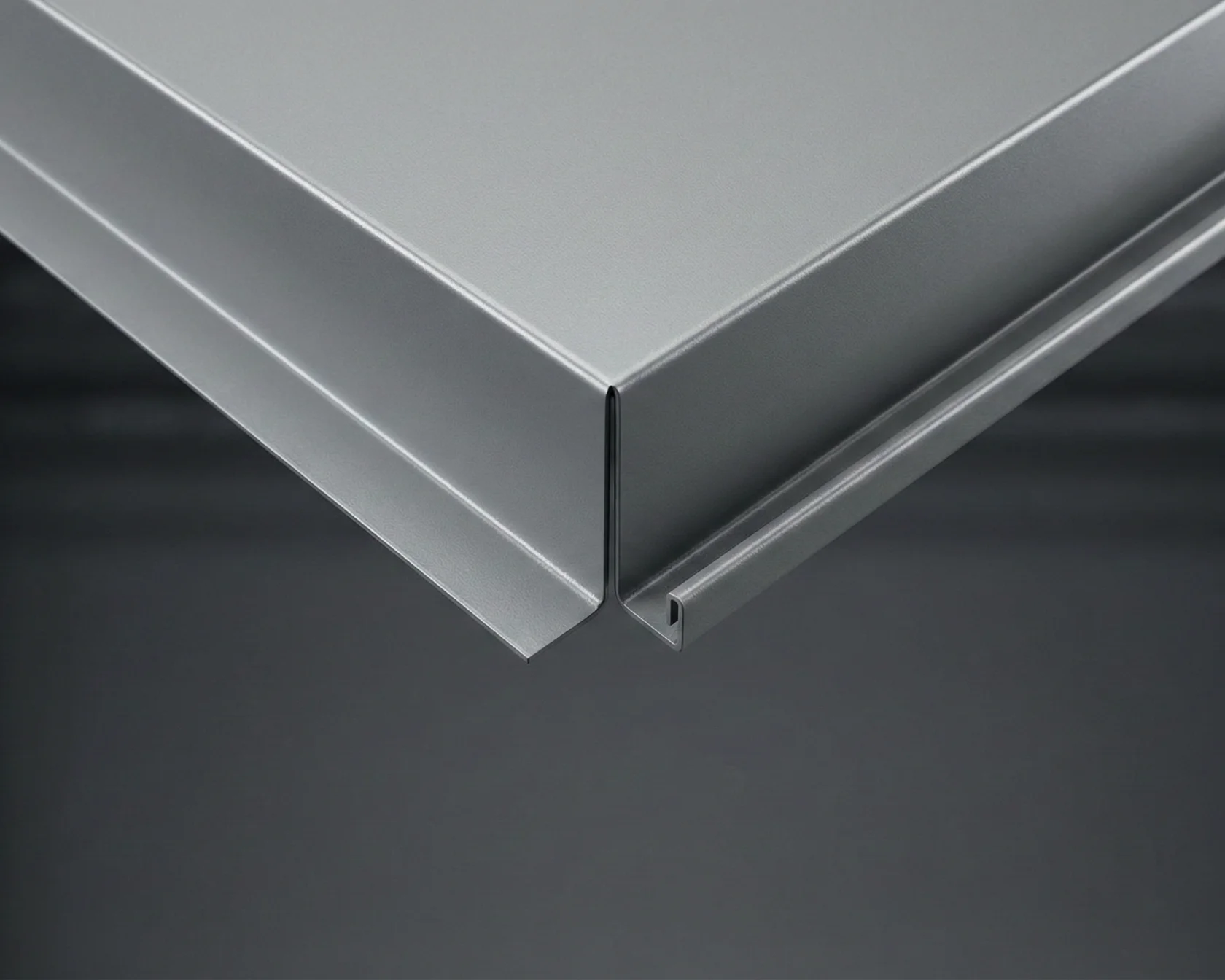

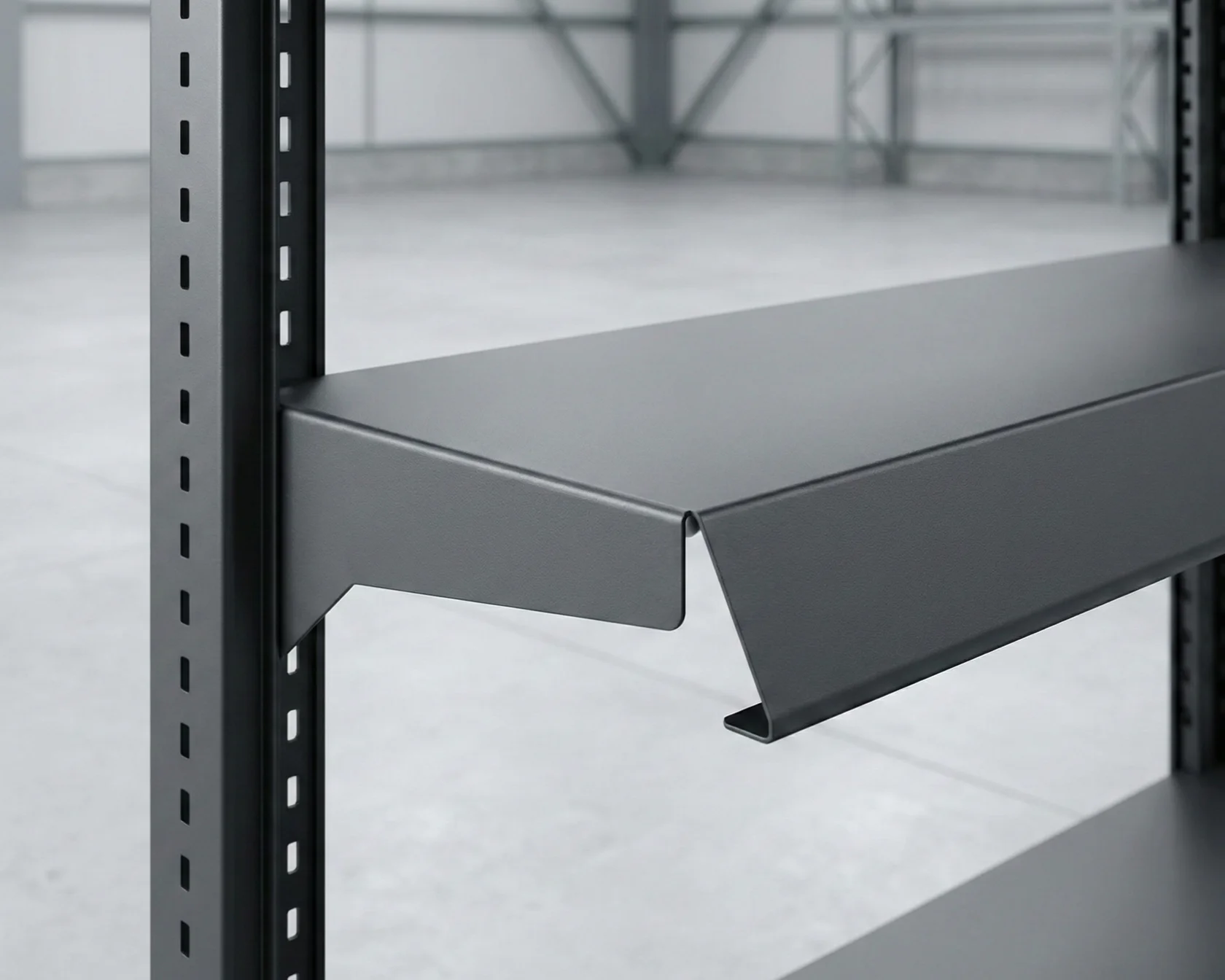

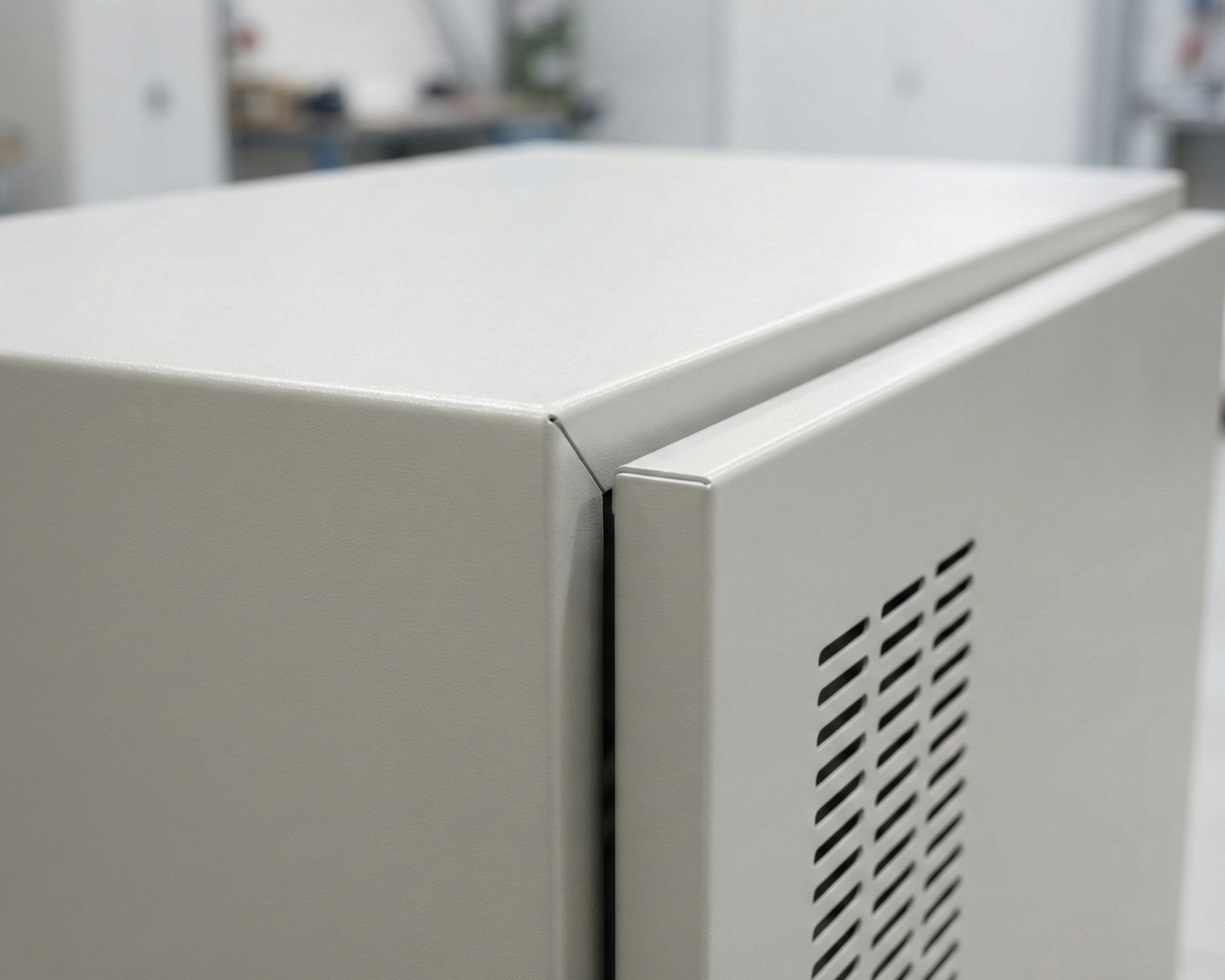

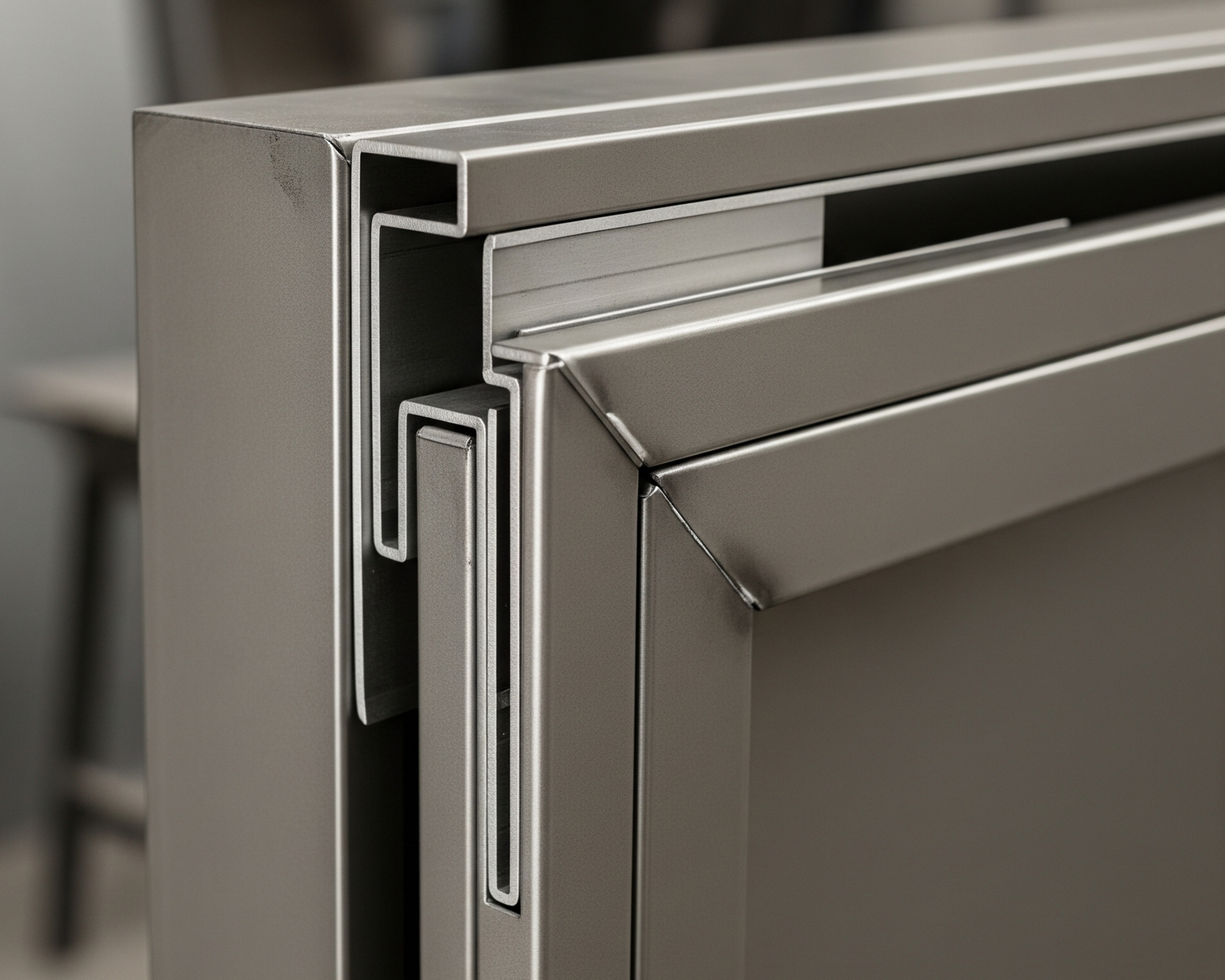

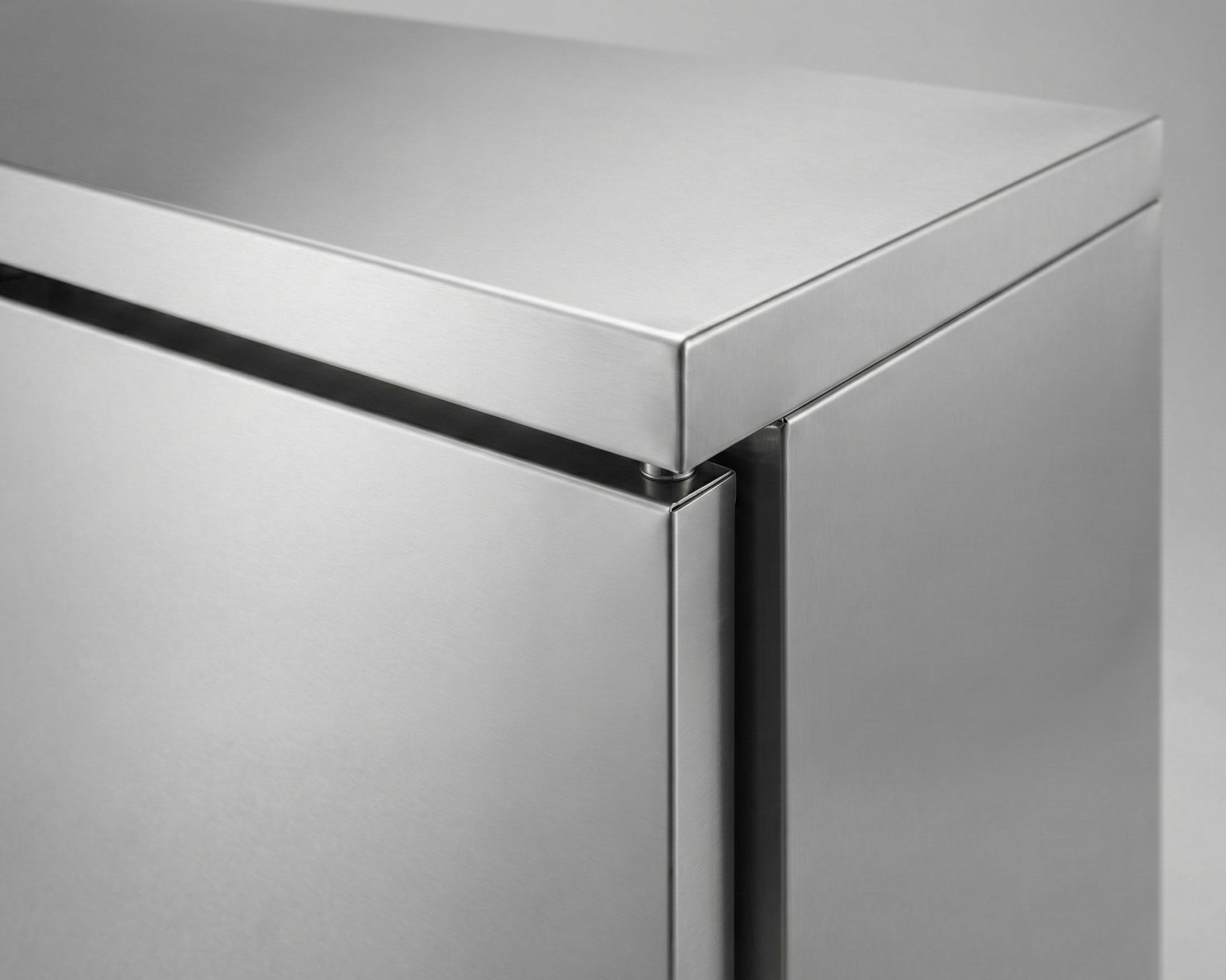

Типовые изделия и отрасли
Пришлите 1–2 DXF/DWG — проверим применимость и дадим рекомендации.
Ограничения классических листогибов
На коробчатых изделиях и панелях потери чаще всего возникают в переналадке, манипуляциях и стабильности результата.Кадровый голод
Найти квалифицированного оператора сложно, обучение занимает время. Ошибки приводят к браку и потерям материала.
Длительная переналадка
Ручная смена инструмента и перенастройка занимают значительное время. При частой смене заказов снижается выпуск.
Сложная манипуляция
Большие панели и короба нужно поддерживать и позиционировать вручную. Это усложняет работу и увеличивает усталость.
Нестабильная повторяемость
Результат зависит от навыка и нагрузки оператора. Это влияет на углы, геометрию и стабильность всей партии изделий.
Ключевые узлы ERBEND PBC 2520-ATC
Наведите на точки (или нажмите), чтобы увидеть преимущества
Компоненты электрошкафа от ведущих мировых производителей: SIEMENS, Schneider.
Сервомеханическая система бомбирования. Идеальный результат гибки по всей длине изделия.
Датчики SICK / Leuze (Германия). Самые надежные в отрасли.
Цельносварная конструкция с термообработкой. Надежность и виброустойчивость.
Мощный манипулятор. Мощность прижима заготовки достигает 3,5т. Отсутствие смещений при повороте заготовки.
Система ATC Автоматическая смена инструмента - прижимной инструмент устанавливается согласно программе без участия оператора. Примерное время переналадки 1-2 минуты.
Система управления ERFOLD 3D. Легкое и интуитивное графическое программирование. Функция импорта 3D моделей.
Дополнительные опции
Опции под вашу номенклатуру и уровень автоматизации. Состав — по спецификации КП.
Инструмент для внутренней / частичной гибки
Позволяет гнуть «ушки» и элементы, расположенные не на одной линии гиба, а также выполнять гибы внутри панели. Длина комплекта — 300 мм. Один комплект для гибки вверх и вниз.
Робот-манипулятор загрузки/выгрузки
Автоматизация подачи заготовок и выгрузки готовых панелей. Снижает долю ручных операций и повышает стабильность цикла.
Портальная система загрузки/выгрузки
Портальная автоматизация для подачи заготовок и выгрузки готовых панелей. Подходит для поточного производства и повторяемых серий.
Технологии, которые экономят ваши ресурсы
Почему ERBEND — это инвестиция: меньше простоев, предсказуемая эксплуатация и стабильный результат в серии.Полностью электрический привод
ATC — скорость переналадки
ПО и подготовка программ
Безопасность оператора
Повторяемость и точность
Минимальное обслуживание
- Пример коробчатой детали
- Автоматизированный процесс
- Повторяемый результат в серии
Технические характеристики
| Габариты и вес | ||
| Длина станка | 5500 | мм |
| Ширина станка | 3400 | мм |
| Высота станка | 2950 | мм |
| Вес станка | 16 500 | кг |
| Рабочая зона | ||
| Длина гибки | 2550 | мм |
| Макс. длина заготовки | 2550 | мм |
| Макс. ширина заготовки | 1250 | мм |
| Макс. высота гибки / глубина | 300 | мм |
| Мин. размер гибки (2 стороны) * При необходимости можно уменьшить | 200 × 200 | мм |
| Мин. размер гибки (4 стороны) * При необходимости можно уменьшить | 200 × 350 | мм |
| Минимальный отгиб | Толщина × 8 | мм |
| Максимальный угол гибки | ± 180 | ° |
| Производительность и кинематика | ||
| Скорость гибки (1 гиб) | 0.3 | с |
| Скорость подачи манипулятором | 1000 | мм/с |
| Скорость вращения манипулятором | 180 | °/с |
| Параметры материалов | ||
| Мин. толщина гибки | 0.4 | мм |
| Макс. толщина: Сталь (400 Н/мм²) | 2.0 | мм |
| Макс. толщина: Нерж. сталь (600 Н/мм²) | 1.5 | мм |
| Макс. толщина: Алюминий (270 Н/мм²) | 3.0 | мм |
| Управление и энергопотребление | ||
| Программное обеспечение | ERFOLD 3D | |
| Операционная система | Windows | |
| Количество осей | 23 | шт |
| Общая установленная мощность | 60 | кВт |
| Среднее потребление | 5 — 6 | кВт |
Гарантия, сервис и условия покупки
Запуск, обучение и поддержка. Помогаем с финансированием для юрлиц.Гарантия и запасные части
- Гарантия на узлы и агрегаты — 24 месяца
- Консультации инженера по эксплуатации
- ЗИП и расходники — по перечню поставки / доступность уточняется
Лизинг и рассрочка
- Подбор программы финансирования под вашу компанию
- Аванс от 10% — по условиям лизинговой компании
- Ускоренное рассмотрение заявки
Запуск и поддержка
- Шеф-монтаж и пусконаладка
- Обучение оператора и технолога
- Сопровождение после запуска
Обсудить задачу с инженером
Расскажите о ваших производственных задачах. Мы оценим применимость станка под вашу номенклатуру и подберем оптимальную конфигурацию — без обязательств к покупке.
- Оценка применимости под ваши изделия
- Предварительный расчет производительности
- Подбор инструмента и расчет стоимости
